Для замены экрана (модуля) iPhone 6 / 6S нам понадобиться всего пару инструментов, новый дисплейный модуль для iPhone 6, и прямые руки. Из инструментов мы будем использовать два вида отверток, пинцет, присоску, пластиковую лопатку.
Все эти инструменты можно купить на радиорынке, заказать на Aliexpress или просто взять у друга-инженера на пару часов.

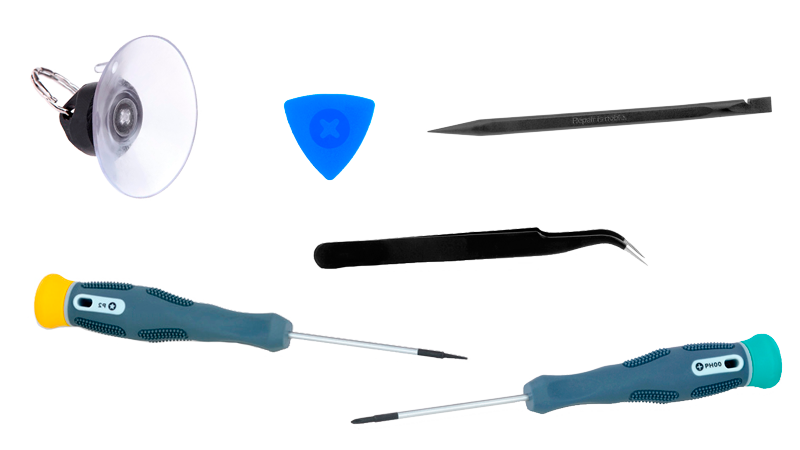

Набор инструментов для замены экрана в iPhone
Открываем iPhone
Снимаем защитные пластины и отключаем шлейфа
Переносим компоненты с разбитого модуля на новый
Первое что нужно сделать с разбитым айфон — разобрать его. Процедура это не сложная, но достаточно кропотливая и требует определенной сноровки. И так, сначала нужно выкрутить два 3,4мм винтика на нижней гране телефона, именно они держат наш дисплейный модуль.
Затем осторожно цепляем присоску к нижней части разбитого экрана, немного выше кнопки HOME. Если экран сильно разбит или он уже начинает сыпаться мы рекомендуем наклеить по всей его длине обычный скотч, чтобы предотвратить его дальнейшего раскалывания.
 |
|
 |
Далее медленным, но уверенным движением тянем присоску на себя. Тянуть необходимо до того момента пока не появиться небольшой зазор в который можно будет вставить специальную лопатку (пинцет) и поддеть дисплейный модуль.
 |
|
 |
Аккуратно без резких движений поддеваем лопаткой (для этого также, можно использовать пинцет или специальный ремонтный медиатор) разбитый модуль по всему периметру смартфона. Когда Вы это сделали можно открыть ваш iPhone 6/6S и полюбоваться его внутренним содержимым. Снимите присоску аккуратно поддев её с боку.
 |
|
 |
Далее следует последовательно отключить все шлейфы, которые соединяют элементы Apple iPhone между собой. Первым нужно отключить шлейф батареи на материнскую плату, для этого сперва нужно выкрутить два винтика справа внизу от аккумулятора.
Затем аккуратно вынимаем тонкую металлическую пластину которая скрывает от нас данный шлейф. Такие пластина очень важный элемент, именно они не позволяет шлейфу самопроизвольно выдернутся из гнезда. Часто в «мастерских на коленках» пренебрегают данными пластинами и не ставят их обратно после выполнения ремонта — это ужасно неправильно и непрофессионально.
Также аккуратно вынимаем шлейф из гнезда.
|
|
|
 |

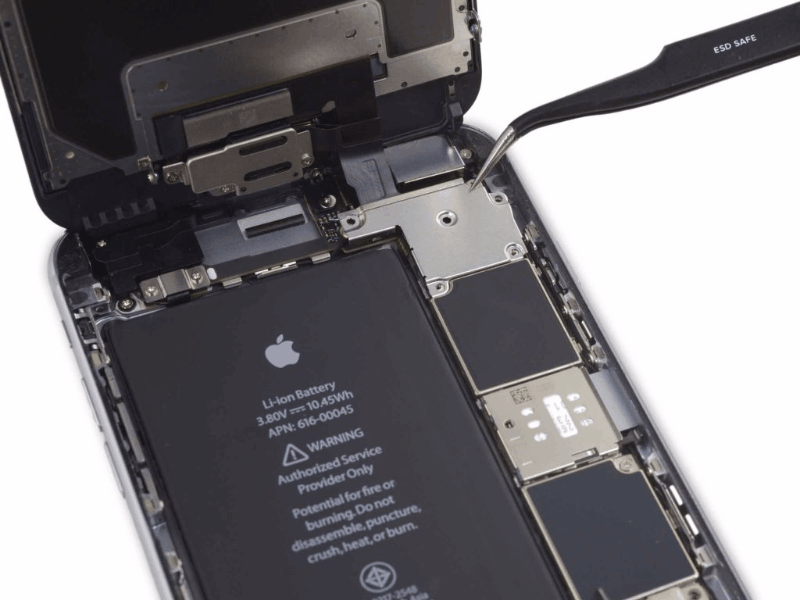

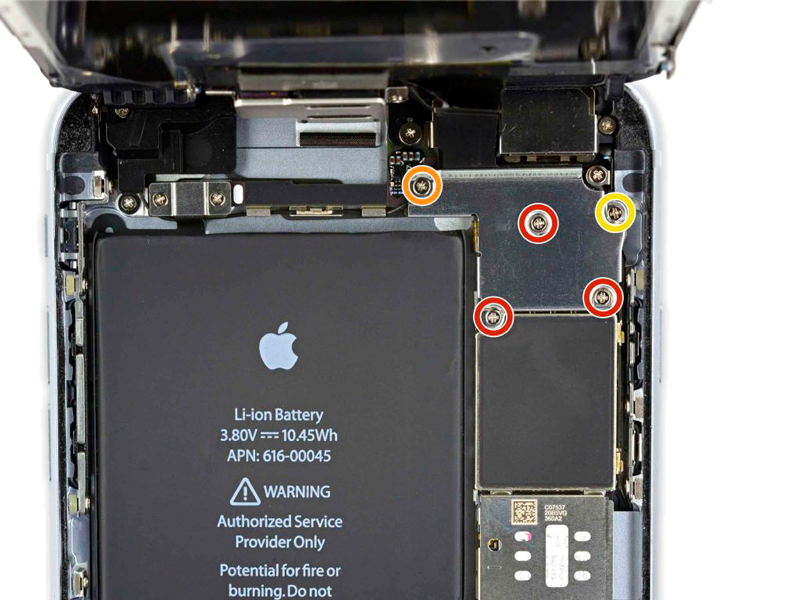

Затем переходим к верхней части iPhone и откручиваем еще одну защитную пластину, которая скрывает от нас шлейф тачскрина, шлейф фронтальной камеры и датчика приближения, шлейф LCD-матрицы. По часовой стрелке откручиваем пять винтиков соответствующими отвертками. Бережно вынимаем защитную платину.
 |
|
 |

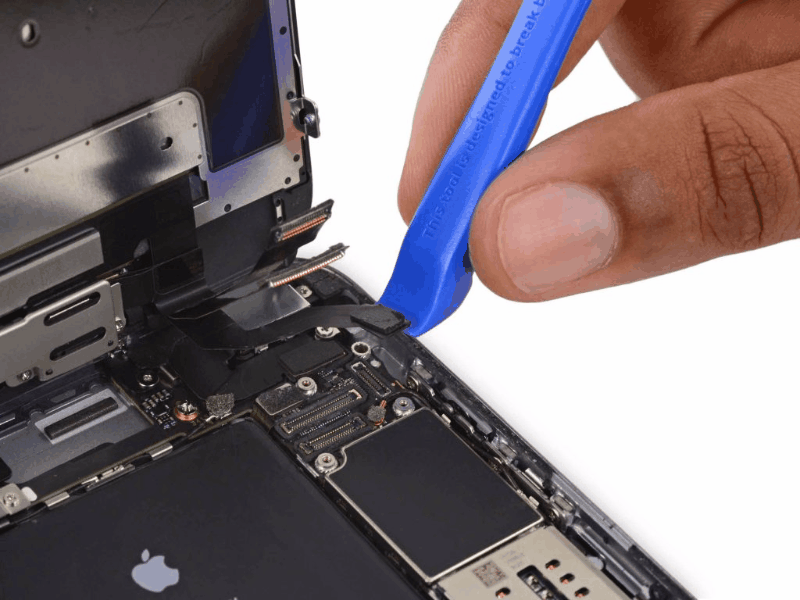

Затем пинцетом или специальной лопаткой вынимаем шлейфа. Первым вынимаем шлейф фронтальной камеры и датчика приближения.
Затем под нашу лопатку попадает шлейф от тачскрина.
И последним вынимаем шлейф дисплея. Все наш разбитый дисплейный модуль уже не часть нашего Apple iPhone 6
На этом этапе мы переставим целые компоненты с разбитого модуля на новый если таковые имеются. Всего таких компонентов будет три: кнопка HOME, фронтальная камера (Face Time) с датчиком приближения, голосовой динамик.
Отмечу, что если состояние шлейфа или других деталей вызывает у Вас сомнение, то их лучше всего заменить на новый. Шлейф в вашем смартфоне может быть надорван, перегнут или вовсе порван. Во всех этих случаях его однозначно необходимо заменить. Исключение может составлять шлейф кнопки HOME который нужно восстанавливать если он поврежден, так как если просто заменить его не будет работать Touch ID.

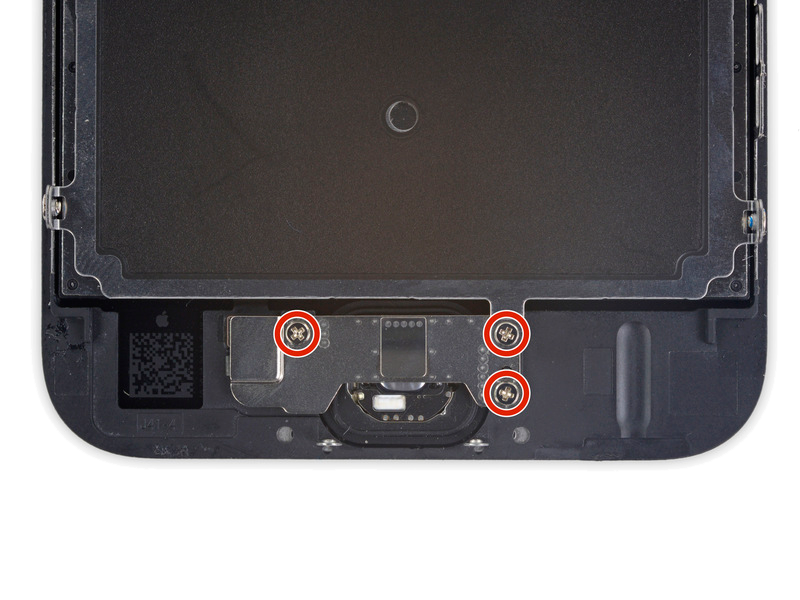

Давайте начнем со снятия кнопки Home в iPhone 6. Сначала мы, по традиции, откручиваем болты, которые держат металлическую защиту. На этот раз их будет три. Пинцетом снимаем пластину, тем самым открыв доступ к самой кнопке и её шлейфу.
 |
|
 |
Вынув шлейф кнопки «домой» из гнезда аккуратно вынимаем саму кнопку с помощью пальца и пинцета.
 |
 |
 |

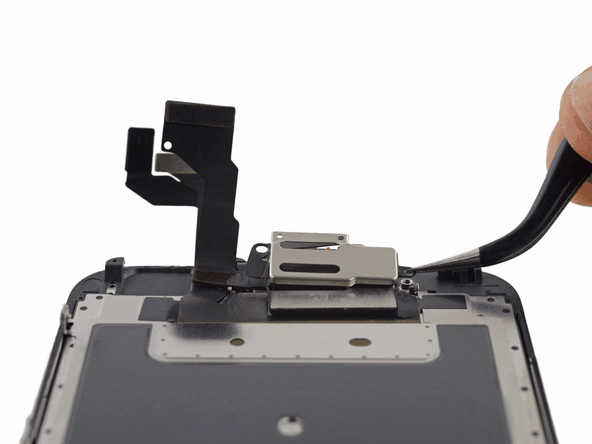

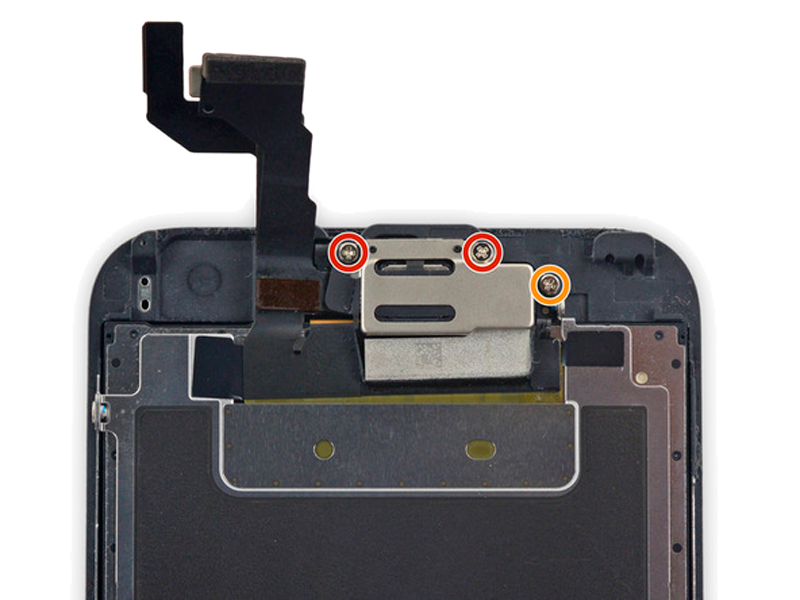

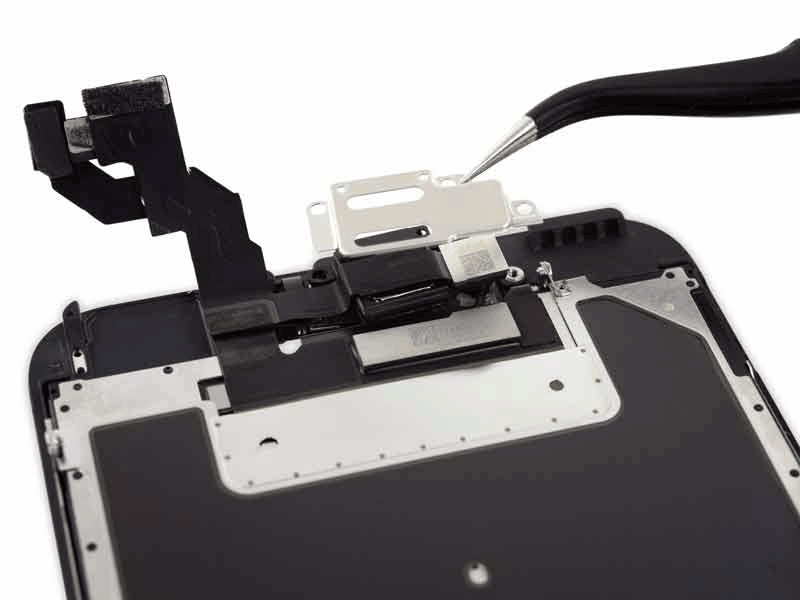

Теперь переходим в верхнюю часть снятого с разбитого iPhone модуля и отключаем два оставшихся компонента. Механика процесса все та же: откручиваем 3 винтика и пинцетом снимаем защитную пластину.
 |
|
 |

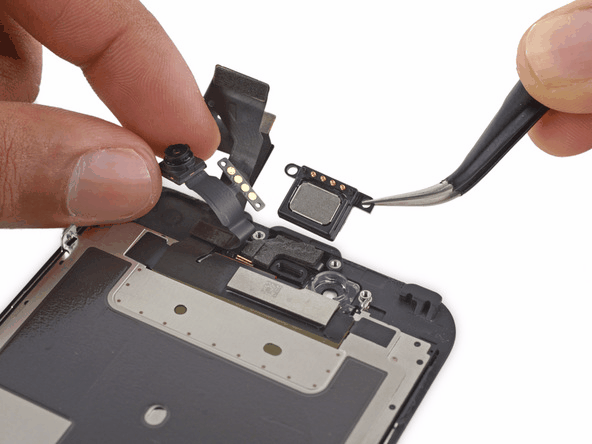

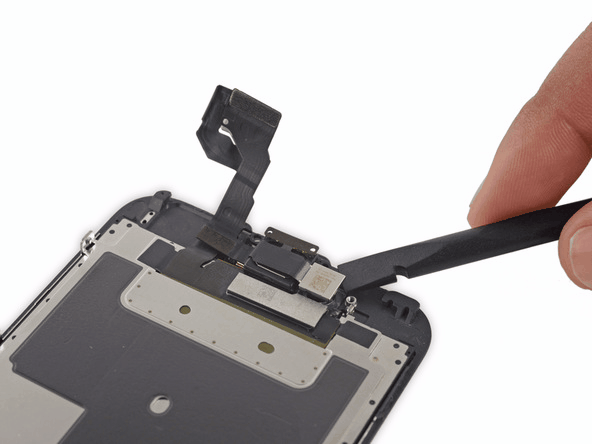

Далее следует аккуратно вынуть «тело» камеры из её места на дисплейном модуле, а после этого снять разговорный динамик iPhone 6. Делается это не сложно, но все же будьте осторожны с тонким шлейфами камеры, они очень легко рвутся.
 |
|
 |

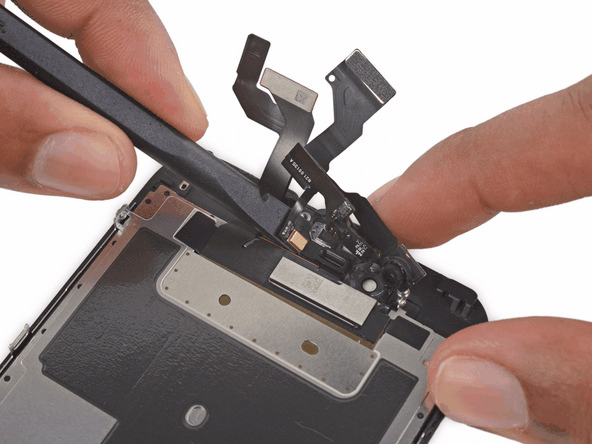

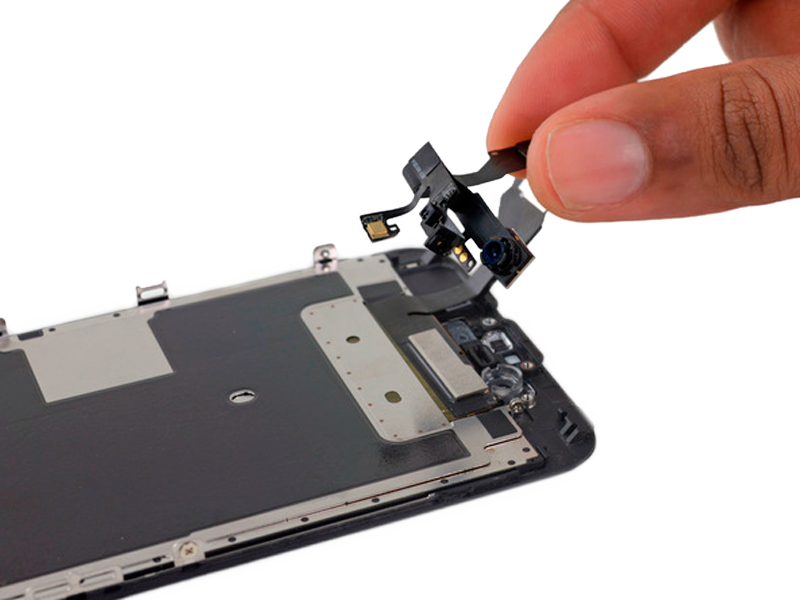

И наконец то осторожно отсоединяем шлейф фронтальной камеры со всеми компонентами от дисплейного модуля. Имейте ввиду, что шлейф в некоторых местах приклеен, поэтому снимать его нужно крайне осторожно!
 |
|
 |
Далее все компоненты устанавливаются на новый дисплей в порядке обратном от к его разборке. Такой ремонт у опытного сервисного инженера занимает около 20 минут, у менее опытных людей он может занять около часа-полтора. Еще раз обратим ваше внимание на то что, если вы не уверены, что такой ремонт вам под силу — не пытайтесь его выполнить, лучше сразу обратитесь к профессионалам.
