В телекоммуникации привязка наименьшего радиуса изгиба к длине волны отсутствует. Нецелесообразно каждый раз вычислять этот показатель, ведь активное оборудование с присущим ему волновым диапазоном периодически меняется.

Актуально полное внутреннее отражение относительно произвольной волны, применяемой в IT. Наиболее распространённые форматы – 850, 1300, 1310, 1550 nm.

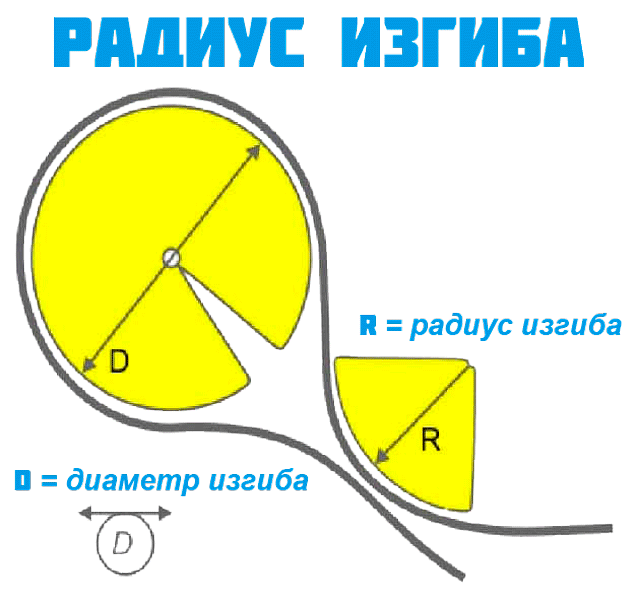

На предельно допустимый R изгиба оптического шнура влияет величина D наружного. По «Правилам использования оптических кабелей, пассивных устройств и устройств для сварки оптоволокон», оптический шнур выпускается стойким ко всякого рода физическим контактам, в т. ч. – статическому изгибанию. Например, он должен выдержать двадцать циклов деформации на угловое значение 90° с R ≤ двадцатикратной величины D наружного c t = -10°С и c t norm.

Фактически, для корректного вычисления достаточно D наружный умножить на 20. Допустим, D наружный = 12 mm; тогда предельно допустимый R изгиба = 240 mm.

Внутренний кабель

Кондиция отвечает требованиям ANSI/ICEA S-83-596.

2-, 4-волоконный шнур, как элемент оптоволоконной системы, без нагрузки должен обладать R изгиба ≥ 1" (например, после монтажа). R изгиба 2-, 4-волоконного шнура на горизонтальной линии должен соответствовать ≥ 2" при наивысшем механическом напряжении 222 N. Прочие виды продукции без нагрузки должны обладать R изгиба ≥ 10 D наружных (по оболочке) и ≥ 15 D наружных при протяжке с допустимым усилием.

Наружный кабель

Кондиция отвечает требованиям ANSI/ICEA S-87-640.

Шнур должен обладать влагозащищённой структурой и выдерживать мехнапряжение 2670 N. R изгиба без нагрузки должен соответствовать ≥ 10 D наружных и ≥ 20 D наружных при протяжке с усилием.

Очевидно, что от R изгиба шнура зависит R изгиба оптоволокна. Если следовать нормам и предписаниям, качество передачи сигнала не нарушается; в итоге он, не затухая, передается по волокну, и эффект внутреннего отражения сохраняется.

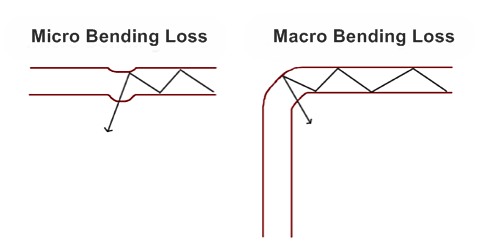

Если R min изгиба не выдерживается, появляется т. н. макро-изгиб: световой поток, покидая границы волоконного сердечника, затухает. Так что избыточное затухание внутри кабеля исключено в случае, когда при прокладке и функционировании ВОЛС соблюдаются нормы и предписания R изгиба шнура.

R min изгиба всегда указывается в паспорте продукции. С учётом данного обстоятельства, значение R бывает меньше, нежели прописано в «Правилах».

Однако если производитель заявляет предельно допустимый R изгиба меньше, нежели в упомянутом нормативно-правовом акте, то это корректировочное изменение подкрепляется результатами официальных лабораторных экспериментов.

Во избежание нештатных ситуаций надлежит выполнять такие условия:

• располагать шнур лишь на ровной плоскости;
• не допускать кручения шнура и появления петель;
• избегать при монтаже опасных поворотов и острых кромок;
• строго выдерживать R min изгиба, рекомендованный заводом-изготовителем.

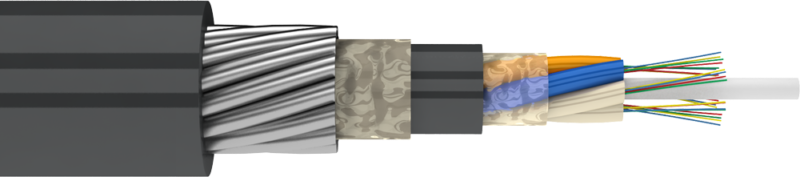

Ординарный грунтовой кабель (ДПС) допускает R min изгиба от 15 D кабеля, который аккуратно заделывается в относительно ровную траншею вручную либо посредством кабелеукладчика. Условие R min изгиба кабеля ≥ 15 D кабеля также распространяется на:

1. ВСК – 1-волоконный, внутренний.
2. ВДП – 2-волоконный универсальный.
3. ВДК – 2-волоконный, внутренний.
4. ВРК – много-волоконный (1-12), внутренний.
5. ВРуК – много-волоконный, наружный.
6. ВРаК – 8-волоконный, наружный.

При этом для всех них R min изгиба оптоволокна ≥ 3 mm (в течение 10 min).

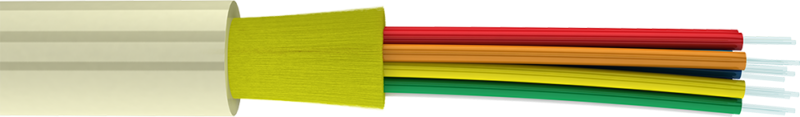

Внутриобъектовый Distribution (ОБР) допускает R min изгиба от 10 D кабеля, который размещается внутри специальных каналов и лотков. Здесь на маршруте коммуникации попадаются проблемные участки, а также переходы, поэтому для такого варианта актуально, чтобы изделие обладало самым коротким R изгиба без последствий для оптоволокна.

Различия между предельно допустимыми R при прокладке и при применении в нормативной базе отсутствуют. В связи с этим монтажные катушки, бухты резерва обязаны иметь R внутренний ≥ R min изгиба, соответствующего нормальной работе кабеля.

С недавних пор набирает популярность волокно, нечувствительное к изгибу. В своё время оно было изобретено с целью трансляции светового потока с минимальными потерями, даже если оно изогнуто сверх пределов R изгиба. Это ноу-хау получило распространение среди патч-кордов BIF-технологии.

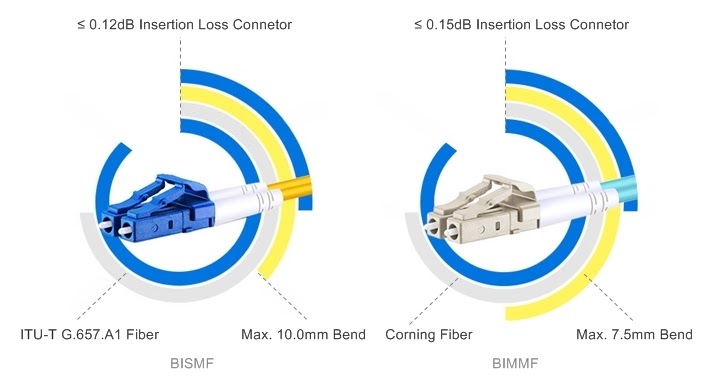

Оптический жёлоб здесь так вмонтирован в волокно, чтобы идеально возвращать уходящие мимо световые пучки обратно в сердечник, минимизируя утрату энергии. Подобные волокна располагают гораздо большим ресурсом гибкости, нежели классический патч-корд. Преимущественно они задействуются при обслуживании ЦОД либо в малом пространстве, где требуются жёсткие изгибы. Нечувствительное к изгибу волокно известно в вариантах 50/125 MMF (OM3 и OM4), 9/125 SMF. Оно бывает 1-модовым (маркировка BISMF) и многомодовым (BIMMF).
