Серед професійних електриків досі існує невирішена суперечка на тему, що краще WAGO або скручування провідників з наступним зварюванням або паянням місця з'єднання. У цій статті ми розглянемо найпопулярніші серії клем і проведемо порівняльний аналіз з'єднань, виконаних скруткою та з використанням клемників Ваго WAGO.

✅ Серія 773

Сполучні клеми з автоматичними плоско-пружинними затискачами та непрозорим корпусом. Ця серія призначена для з'єднання до шести багатодротяних або однодротяних провідників з діапазоном перерізів від 1,5 мм2 до 6 мм2. Розраховані на експлуатацію при температурі до +60°C з номінальною робочою напругою 400 В та струмом до 41 А.

Серед можливих областей застосування можна виділити наступні:/p>

1. Мінімізація падіння напруги на провідниках великої довжини;
2. силовий електромонтаж, розмноження потенціалу провідника перерізом 6 кв.мм у розпредкоробці;
3. електроживлення паралельно підключеної розетки;
4. підключення багатожильних провідників з кількістю жил рівним або менше 19.

✅ Серія 2273

Клемники цієї серії відрізняються від попередньої більш компактними розмірами, що важливо, особливо коли монтаж виконується в умовах гострої нестачі вільного простору. Крім того, прозорий корпус клем цієї серії дозволяє візуально оцінити якість виконаного з'єднання. На поверхню корпусу фарбою наноситься діапазон провідників, що з'єднуються, і необхідна довжина їх зачистки.

Розраховані на номінальну напругу 450 В та струм до 24 A (для мідних провідників) або 16 A (для алюмінієвих провідників)

Відмінною особливістю цієї серії клемників-WAGO для з'єднання проводів є можливість з'єднання мідних та алюмінієвих провідників. Це стало можливим завдяки використанню спеціальної пасти, що знімає плівку оксидів з поверхні алюмінієвої жили та запобігає їх повторному утворенню.

Магазин ВСЕ Е виконує монтаж електропроводки та продає всю необхідну електротехнічну продукцію.

✅ Серія 222

Універсальні клемні затискачі цієї серії є багаторазового використання. З'єднання проводів клемами WAGO серії 222 здійснюється наступним чином: зачищена на глибину 10 мм струмопровідна жила вставляється в гніздо контакту і затискається спеціальним важелем.

Коли контакт потрібно роз'єднати, достатньо підняти важіль притискний і витягти провідник з гнізда. Все дуже просто та наочно.
В основному клеми цієї серії призначені для з'єднання однодротяних провідників з діапазоном перерізів від 0,08 мм2 до 2,5 мм2 та багатодротяних провідників з перерізом від 0,08 мм2 до 4 мм2. Клемники цієї серії розраховані на робочу напругу 400 В і 32 A. Номінальна температура експлуатації не більше +40°C.

✅ Серія 221

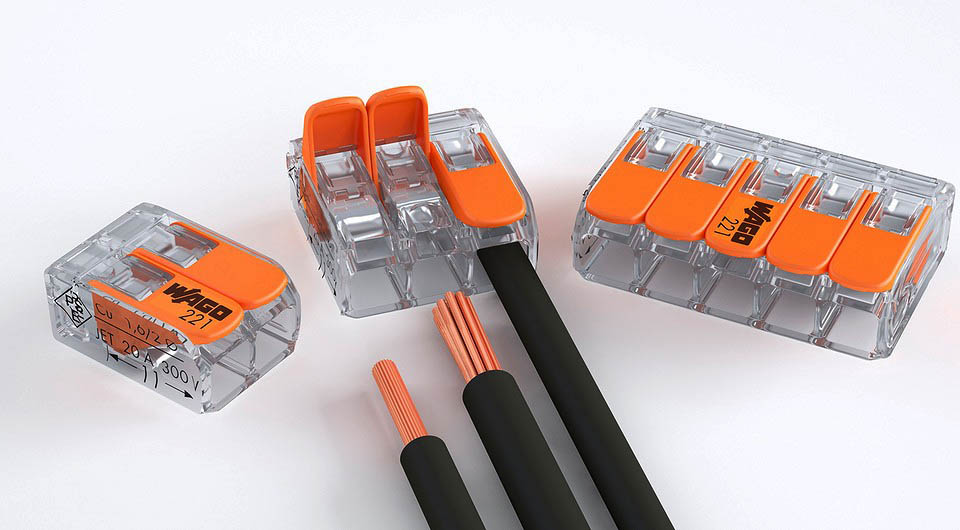

Клема Wago серії 221

Є компактною модифікацією універсальних клем попередньої серії. Розраховані на з'єднання багатожильних струмопровідних жил перерізом від 0,14 до 4 мм2 та однодротяних провідників з діапазоном перерізів від 0,2 до 4 мм2. Клемники витримують робочу напругу до 450 В та струм до 32 A. Температура експлуатації не повинна перевищувати +85°C.

Завдяки прозорому корпусу клем даної серії можна легко проконтролювати якість виконаного з'єднання. Підсумовуючи вище сказане можна виділити слідуючи переваги та недоліки клемників WAGO.

• швидке виконання монтажу та демонтажу з'єднань;
• відсутня необхідність у зварювальному чи паяльному устаткуванні;
• можливість з'єднання між собою мідних та алюмінієвих провідників;
• не потрібне застосування ізоляційної стрічки або термоусаджуваних трубок;
• у корпусі передбачено тестове вікно, що дозволяє зателефонувати на наявність обриву.

• обмежений діапазон перерізів провідників, що з'єднуються;
• більш низька, порівняно зі спаяною або звареною скруткою, тривале струмове навантаження.

В інтернеті викладено величезну кількість відеороликів, автори яких наводять результати тестових випробувань клемників, виконаних в умовах потрійного струмового навантаження, які, на жаль, говорять не на користь такого з'єднання. Однак немає даних, які підтверджують надійність ізольованих з'єднань, виконаних зварюванням або паянням скручування.
