Несколько дней назад в наш сервисный центр Xiaomi на ул. Саперно-Слободской, 10 занесли на ремонт очень популярный в Украине смартфон Xiaomi Redmi Note 4X. Данный телефон быстро завоевал рынок благодаря своей хорошей функциональности и невысокой цене. Его часто покупают школьники и студенты или как второй рабочий телефон. Даже спустя годы после его выхода на рынок, эта модель остаеться популярной и широко используемой.
Но у популярности есть и обратная сторона — разнообразные поломки и как следствие обращение за ремонтом в сервисный центр или попытки самостоятельно починить смартфон. Последнее в 80% случаев снова же приводит человека в сервисный центр. Владельцы Сяоми Редми Нот 4х в основном обращаются с неисправностями возникшими после механических повреждений:
- Разбитый экран;
- Деформированный корпус;
- Сломаный разъем зарядки.
Реже клиенты приходят с программными сбоями или заводским браком. Также бывает, что детально попросту отслужила свой срок службы, например, это часто случается с аккумуляторами в смартфонах.
Но вернемся к нашему смартфону. Диагноз здесь на лицо — разбитый дисплейный модуль (экран). Но разбит он «не в хлам». После проведения приемочной диагностики, выяснилось следующее: изображение не искажено, нет черных пятен или полос на LCD-матрице. Также сенсор реагирует на прикосновение по всему периметру экрана. Значит можно предложить клиенту два пути устранения данной неисправности: дольше, но немного дешевле и быстро, но немного дороже.
Кстати, что это действительно Note 4X выяснилось не сразу. Так в настройках телефона в графе модель устройства четко написано, что это Redmi Note 4. А вот вводя IMEI в нашу базу, при оформлении документов для клиента, система показала, что это Redmi Note 4X. Спор разрешил инженер. Разобрав телефон мы увидели модель батареи BN43, что подтвердило что правильная модель телефон действительно Note 4X. Также это было видно по расположению шлейфа тачскрина в дисплейном модуле.

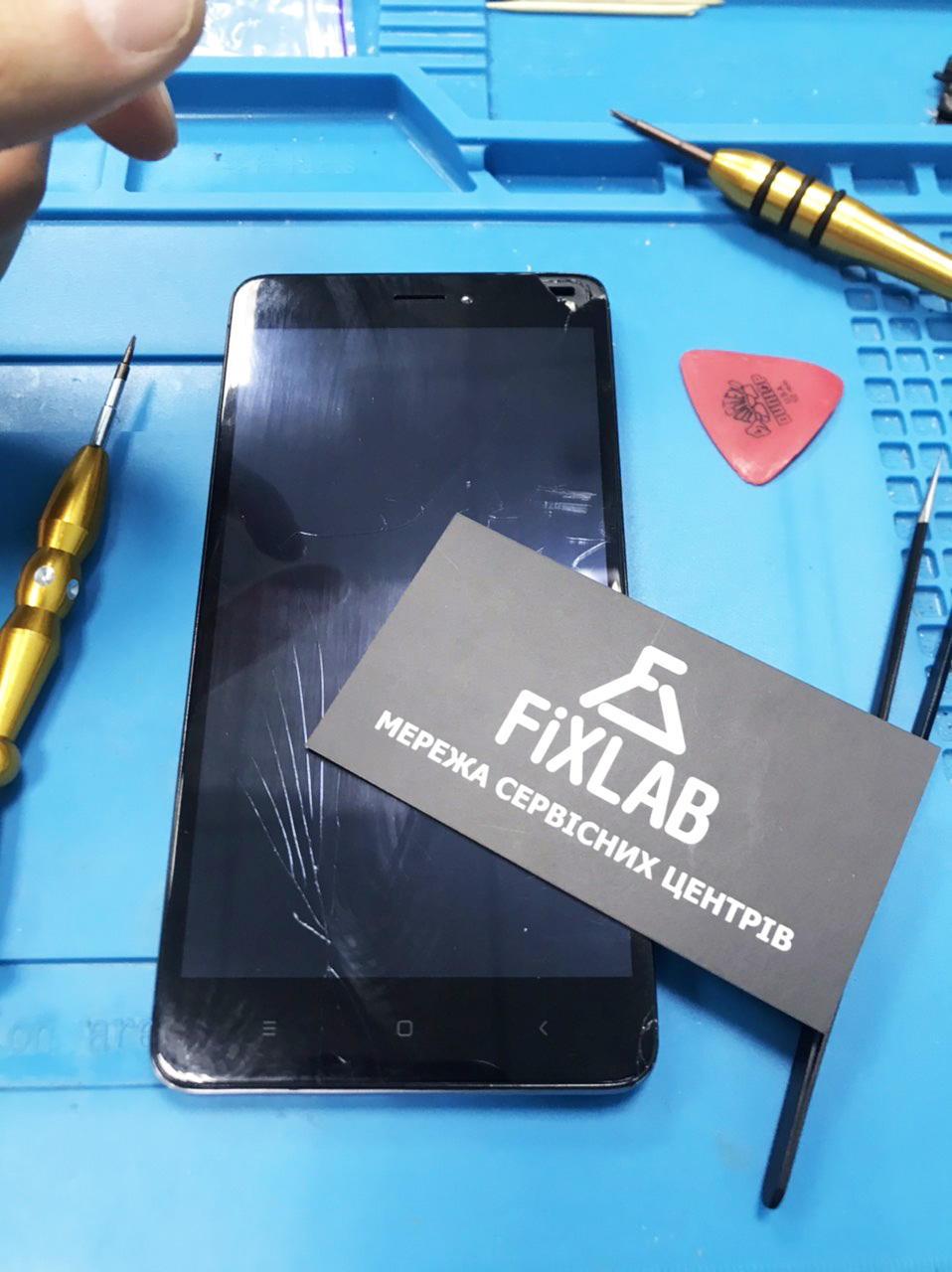

Разбитый экран Xiaomi Redmi Note 4X
Вариант 1: Замена стекла Xiaomi Redmi Note 4X
Так как в этом Сяоми Редми Нот 4Х повреждено только верхнее стекло, а матрица и тач целые, то мы сперва рекомендовали не менять дисплейный модуль целиком, а переклеить только разбитое стекло смартфона Xiaomi. Мы мотивировали это меньшей стоимостью ремонта и сохранением родной LCD-матрицы. Из явных минусов — сроки выполнения ремонта — один-два рабочих деня, в зависимости от нашей загружености.
Такие не очень радующие клиентов временные рамки обусловлены сложностью выполнения данной процедуры: необходимостью аккуратно демонтировать разбитое стекло, очистить экран от остатков клея, поклеить новое стекло, просушить и собрать аппарат заново.
В отличие от других сервисных центров мы берем риски возможного повреждения дисплея на себя. Обычно экран может повредиться в то время, когда инженер леской или в специальной морозильной камере отделяет стекло от экрана, но происходит это не более чем в 5-7% случаев.
Вариант 2: Замена дисплейного модуля Xiaomi Redmi Note 4X
Второй вариант немного более затратный. Но гораздо быстрее по срокам выполнения ремонта – 3-4 часа. В этом случае разбитый дисплейный модуль меняется целиком. Такой ремонт намного проще в выполнении, хотя и назвать его легким нельзя.
Наш клиент, взвесив все «За» и «Против» решила заменить дисплейный модуль целиком. По итогу ремонт занял не более 3х часов и обошёлся в 1000 гривен. Ниже мы опишем основные этапы выполнения такого ремонта.
Разборка смартфона
Задняя крышка в данной модели телеона снимается достаточно просто. Необходимо взять специальный пластиковый медиатор, который не оставит следов на крышке корпуса и пройтись ним по периметру телефона. Крышка должна легко сняться и открыть нам доступ к внутреней части смартфона: материнской плате, батареи, шлейфам.
Далее очень важно первым отключить шлей от аккумулятора на материнскую плату. Далее открутите 10 винтиков по периметру смартфона. Поочередно снимаем все навесные элементы с материнской платы отсоединив шлейфа которыми они подключены к ней. Снимите нижнюю плату зарядки с компонентами.
Чтобы снять аккумулятор его необходимо немного прогреть и аккуратно отклеить от рамки корпуса. Снимать аккумулятор нужно обязательно, так как оно не даст нам возможность установить новый дисплейный модуль.
 |
 |

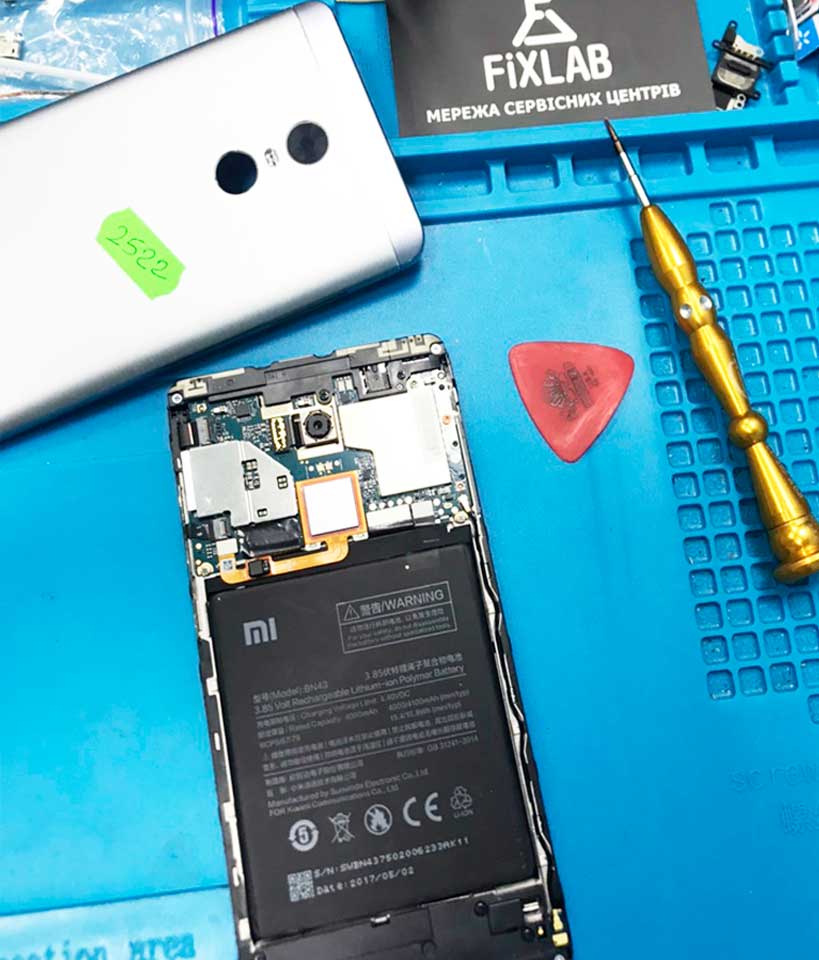

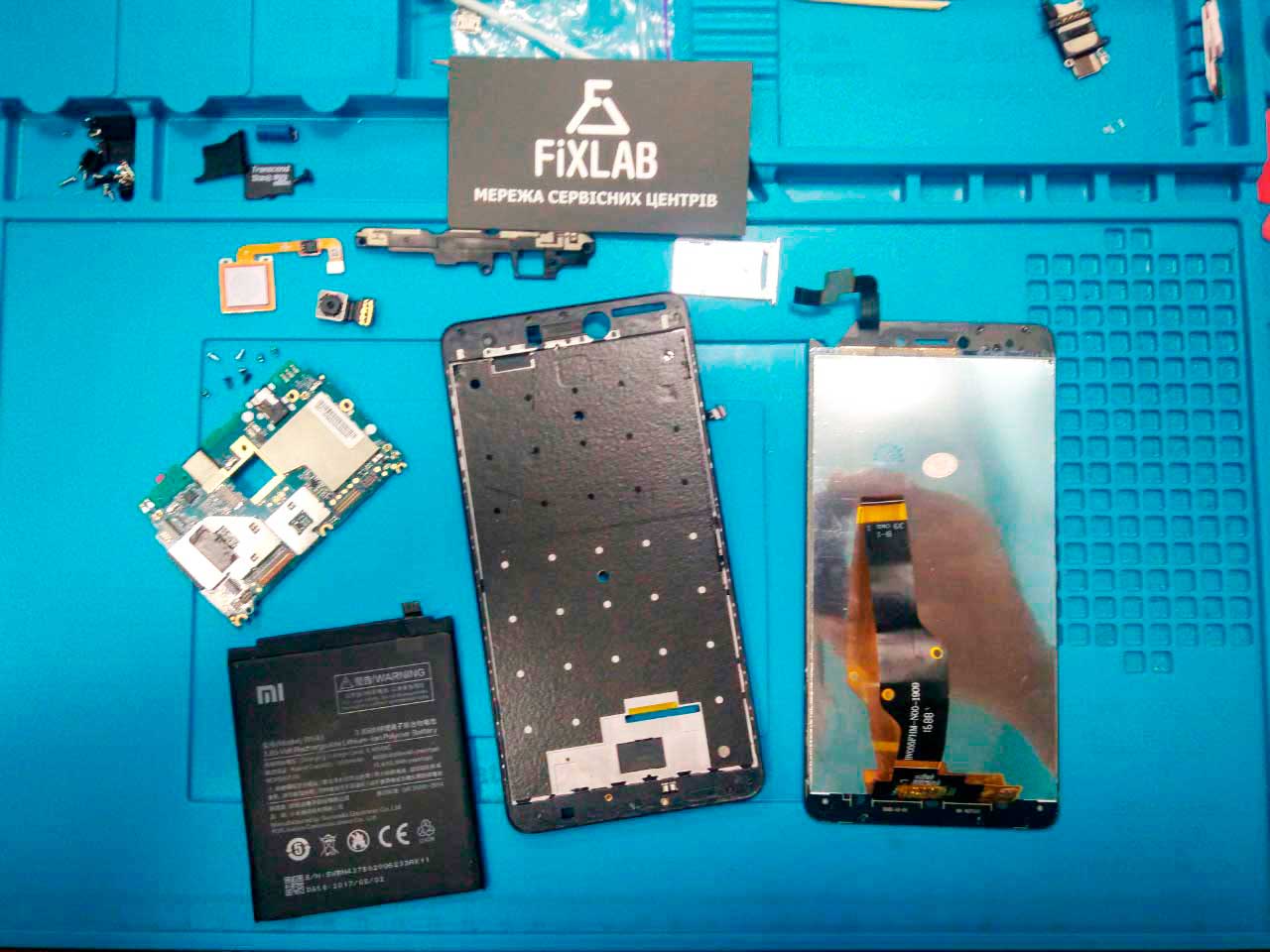

| Сняли крышку и приступаем к дальнейшей разборки смартфона | Полностью разобранный и готовый к поклейке нового экрана Xiaomi Redmi Note 4X |
Снятие дисплейного модуля и поклейка нового
После всех вышеописанных манипуляций у нас на руках остается средняя часть корпуса с поклеенным на нее поврежденным дисплейный модулем. Все это нагревается на специальном сепараторе и разделяется с помощью скальпеля и специального раствора.
После того как старые разбитый модуль снят, средняя часть которую необходимо зачистить от остатков клея и подготовить к поклейке нового модуля. В редких случаях, например, при сильных механических повреждения, эта рамка бывает повреждена или деформирована. Тогда мы меняем её на новую, так как рихтовке или восстановлению она поддается очень плохо.
Новый дисплей мы клеем на специальный клей для ремонта мобильной техники — B7000 или T7000, даем ему просохнуть и хорошо схватиться в течении 1,5-2 часов. После этого смартфон можно собирать в порядке обратном к его разборке. Ремонт Xiaomi Redmi Note 4X — выполнен, аппарат можно выдавать клиенту.

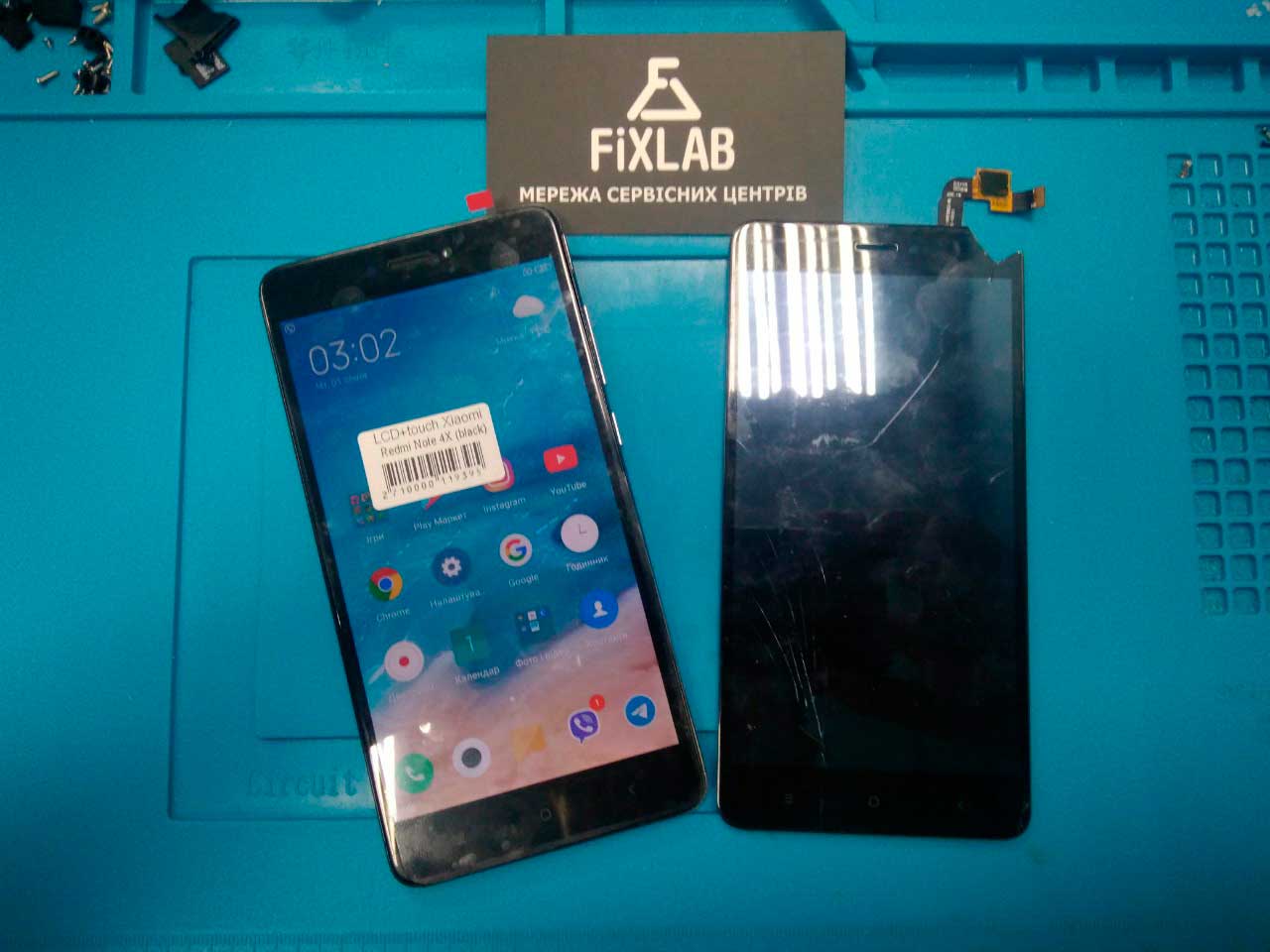

Xiaomi Redmi Note 4X с замененным дисплейным модулем, перед выдачей клиенту
